পণ্য পরিচিতি

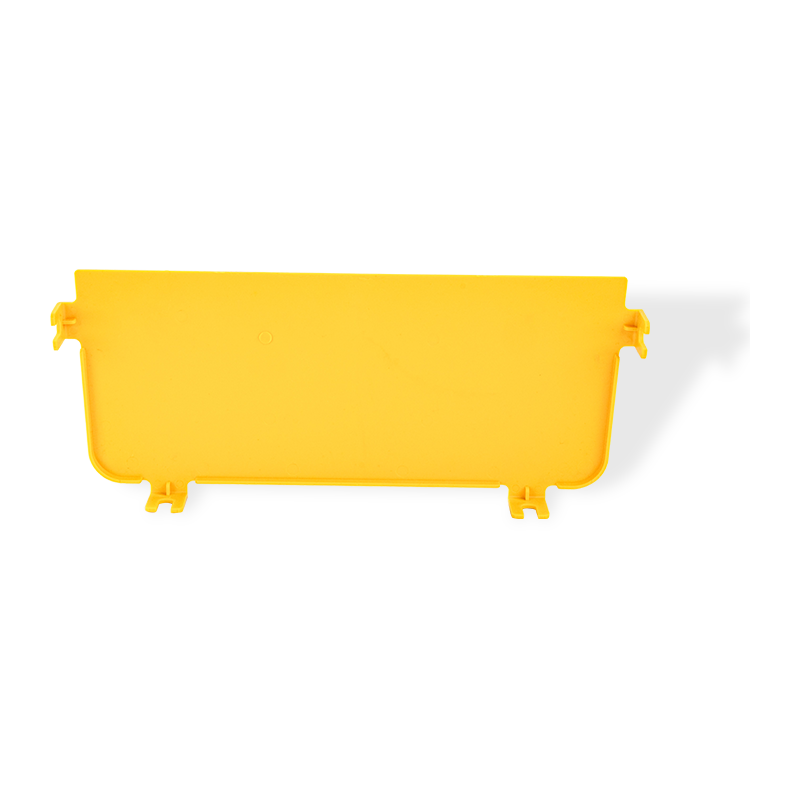

ফাইবার কেবল ট্রে এন্ড কাপ ফাইবার অপটিক ট্রফ সিস্টেমের একটি মূল আনুষঙ্গিক। নিরাপত্তা এবং স্থিতিশীলতা নিশ্চিত করতে এটি শিখা-প্রতিরোধী ABS উপাদান দিয়ে তৈরি। এই পোর্ট ব্যাফেলটি ফাইবার অপটিক ট্রফের শেষ পুরোপুরি বন্ধ করার জন্য, কার্যকরভাবে ধুলো এবং ধ্বংসাবশেষ প্রবেশ করা থেকে প্রতিরোধ করতে এবং অপটিক্যাল ফাইবারকে দুর্ঘটনাজনিত ক্ষতি থেকে রক্ষা করার জন্য চমৎকারভাবে ডিজাইন করা হয়েছে। এর শিখা retardant কর্মক্ষমতা UL94 FV-0 মান পূরণ করে এবং নিরাপদ এবং নির্ভরযোগ্য। পোর্ট ব্যাফেল ইনস্টল করা সহজ এবং শক্তিশালী সামঞ্জস্য রয়েছে। এটি বিভিন্ন ফাইবার অপটিক ট্রফ সিস্টেমের জন্য উপযুক্ত। এর মসৃণ পৃষ্ঠ এবং ঝরঝরে চেহারা শুধুমাত্র সামগ্রিক নান্দনিকতা উন্নত করে না, কিন্তু মসৃণ এবং দক্ষ ডেটা ট্রান্সমিশন নিশ্চিত করতে অপটিক্যাল ফাইবার লাইনকে কার্যকরভাবে গাইড করে। এটি একটি নতুন বা প্রসারিত ডেটা সেন্টার হোক না কেন, পোর্ট ব্যাফেল একটি অপরিহার্য এবং উচ্চ-মানের পছন্দ৷

ফাইবার কেবল ট্রে শেষ কাপ

পণ্য শ্রেণীবিভাগ: অপটিক তারের ট্রে

পণ্য ওভারভিউ

ফাইবার তারের ট্রে শেষ কাপ হল অপটিক তারের ট্রেগুলির খোলা প্রান্তে ইনস্টল করা একটি সমাপ্তি আনুষঙ্গিক৷ এটি একটি 封闭 বাধা তৈরি করে যা ধ্বংসাবশেষ জমে যাওয়া, তারের সমাপ্তির সাথে শারীরিক যোগাযোগ এবং ফাইবার অপটিক তারের দুর্ঘটনাজনিত স্থানচ্যুতি প্রতিরোধ করে। ইলেক্ট্রোস্ট্যাটিক পাউডার আবরণ সহ ইস্পাত থেকে তৈরি, শেষ কাপটি স্ট্যান্ডার্ড ট্রে মাত্রার সাথে মেলে (100 মিমি থেকে 600 মিমি পর্যন্ত প্রস্থ)। কম্পোনেন্টের বৈশিষ্ট্য রয়েছে প্রি-ড্রিল করা মাউন্টিং হোল এবং ট্রে রাংগুলির সাথে সারিবদ্ধ একটি মসৃণ গোলাকার প্রান্ত প্রোফাইল যা তীক্ষ্ণ কোণগুলিকে সরিয়ে দেয়। ইনস্টল করা হলে, শেষ কাপটি ট্রে এন্ডপয়েন্টে অপটিক্যাল ফাইবার প্রস্থান বা শেষ হওয়ার জন্য নমন ব্যাসার্ধের সম্মতি বজায় রাখে। পুরো তারের পরিচালনার পথ জুড়ে সামঞ্জস্যপূর্ণ তারের সুরক্ষা প্রদান করতে এর নকশাটি সোজা বিভাগ, উল্লম্ব বাঁক, বা অনুভূমিক কনুইয়ের সাথে একীভূত হয়।

মূল সুবিধা

  • মান অপটিক তারের ট্রে প্রস্থের সাথে মাত্রিক সামঞ্জস্য (100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm)।
  • 0.8 মিমি থেকে 1.5 মিমি বেধের গ্যালভানাইজড স্টিল সাবস্ট্রেট জারা-প্রতিরোধী পলিয়েস্টার আবরণ (80-100 মাইক্রন) সহ।
  • স্লটেড রুং সহ ট্রেতে টুল-মুক্ত স্ন্যাপ-ফিট ইনস্টলেশন; উচ্চ কম্পন পরিবেশের জন্য উপলব্ধ স্ক্রু ফিক্সিং.
  • ফাইবার নমন ব্যাসার্ধ লঙ্ঘন প্রতিরোধ করার জন্য 5 মিমি ব্যাসার্ধের সাথে গোলাকার প্রান্ত (IEC 60794-1-21 পূরণ করে)।
  • তারের নিষ্কাশন এবং বায়ুচলাচলের জন্য নীচের অংশে খোলা স্লট নকশা, আর্দ্রতা ধারণ হ্রাস।

পণ্যের বৈশিষ্ট্য

উপাদান কোল্ড-রোল্ড স্টিল (DX51D Z) বা স্টেইনলেস স্টিল 304/316L
সারফেস ফিনিস ইলেক্ট্রোস্ট্যাটিক পাউডার লেপ, RAL 7035 বা RAL 9010; বেধ 60-80μm
বেধ বিকল্প 1.0mm, 1.2mm, 1.5mm (ট্রে লোড রেটিং এর উপর নির্ভর করে)
প্রস্থ সামঞ্জস্য 100 মিমি থেকে 600 মিমি, সাইড ফ্ল্যাঞ্জের মাধ্যমে সামঞ্জস্যযোগ্য
উচ্চতা 50mm, 80mm, 100mm, 120mm (মেলে ট্রে সাইড রেলের উচ্চতা)
তাপমাত্রা পরিসীমা -40°C থেকে 85°C
ফায়ার রেটিং UL 94 V-0; অক্সিজেন সূচক ≥28% (অল-স্টিল সংস্করণে প্লাস্টিকের উপাদান অনুপস্থিত)
ইনস্টলেশন পদ্ধতি স্প্রিং নাট দিয়ে স্ক্রু ফিক্সিং (M6x12 বোল্ট) বা ক্লিপ-অন

অ্যাপ্লিকেশন দৃশ্যকল্প

ডেটা সেন্টার তারের ট্রেগুলি শেষ পয়েন্টে যেখানে ফাইবার জাম্পারগুলি সরঞ্জাম র্যাকে স্থানান্তরিত হয়।
টেলিকম সেন্ট্রাল অফিস এবং হেডএন্ডে ব্যাকবোন অপটিক্যাল তারের জন্য সমাপ্তি সুরক্ষা প্রয়োজন।
কম্পন সহ শিল্প অটোমেশন পরিবেশ, তারের শেষ স্থানচ্যুতি প্রতিরোধ করে।
তারের রাইজার শ্যাফ্ট এবং বিল্ডিং ডিস্ট্রিবিউশন পয়েন্ট যেখানে ট্রে দেয়ালের অনুপ্রবেশে শেষ হয়।
আউটডোর ফাইবার ঘের এবং ক্যাবিনেট এন্ট্রি পয়েন্ট (গ্রন্থি প্লেট ঐচ্ছিক সহ IP30 রেটিং)।

প্রযুক্তিগত নোট এবং সমাধান

ইনস্টলেশন ক্লিয়ারেন্স প্রয়োজন

শেষ কাপ এবং সংলগ্ন দেয়াল বা সরঞ্জামের মধ্যে ন্যূনতম 25 মিমি জায়গা বজায় রাখুন। সীমাবদ্ধ ক্লিয়ারেন্স স্ট্যান্ডার্ড SMF-28 ফাইবারগুলির জন্য 40mm এর নিচে ফাইবার বেন্ড ব্যাসার্ধের কারণ হতে পারে। অফসেট এন্ড কাপ ব্যবহার করুন (15 বা 30 ডিগ্রী কোণে) যখন জায়গা সীমাবদ্ধ থাকে।

গ্রাউন্ডিং ধারাবাহিকতা

পেইন্ট করা পৃষ্ঠগুলির সাথে শেষ কাপগুলি ট্রে গ্রাউন্ডিংয়ের সাথে স্বয়ংক্রিয়ভাবে বন্ধন করে না। TIA-607-B প্রতি সিস্টেম গ্রাউন্ডিংয়ের জন্য বৈদ্যুতিক ধারাবাহিকতা নিশ্চিত করতে মাউন্টিং স্ক্রু এবং ট্রের মধ্যে গ্রাউন্ডিং ক্লিপ বা স্টার ওয়াশার ইনস্টল করুন।

আউটডোর ট্রেতে আর্দ্রতা ব্যবস্থাপনা

আউটডোর বা ওয়াশ-ডাউন এলাকার জন্য, নীচের কান্নার গর্ত সহ শেষ কাপ নির্বাচন করুন (2 মিমি ব্যাস, ব্যবধান 50 মিমি)। নিষ্কাশন ছাড়া, ঘনীভবন জমা হয় এবং অপটিক্যাল সংযোগকারীগুলিতে সন্নিবেশের ক্ষতি বাড়ায়। স্লটেড শেষ কাপ বায়ুচলাচল প্রদান করে এবং ডিফারেনশিয়াল চাপ কমায়।

তারের মই বনাম ছিদ্রযুক্ত ট্রে সঙ্গে সামঞ্জস্যপূর্ণ

স্ট্যান্ডার্ড শেষ কাপ ছিদ্রযুক্ত তারের ট্রে জন্য ডিজাইন করা হয়. মই-টাইপ ট্রেগুলির জন্য (250 মিমি বা 300 মিমি ব্যবধানে থাকা দন্ডগুলি), বর্ধিত ফ্ল্যাঞ্জ এন্ড কাপগুলি ব্যবহার করুন যা শেষ প্রান্তে তারের ঝুলে যাওয়া রোধ করতে শেষ দন্ডের বাইরে ওভারল্যাপ করে৷

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

শেষ কাপটি কি বিদ্যমান ইনস্টল করা ট্রেগুলিতে পুনরুদ্ধার করা যেতে পারে?
হ্যাঁ। শেষ কাপটি তারের সরানো ছাড়াই ট্রে সাইড রেলের উপর স্লাইড করে। যাইহোক, যদি তারগুলি ট্রে প্রান্তের বাইরে 30 মিমি এর বেশি প্রসারিত হয়, ফাইবার স্ট্রেন প্রতিরোধ করার জন্য ইনস্টলেশনের সময় অস্থায়ী সমর্থন প্রয়োজন।
শেষ কাপ নিজেই লোড ক্ষমতা কি?
শেষ কাপ লোড বহন জন্য ডিজাইন করা হয় না. সর্বাধিক অক্ষীয় বল 50N (5 কেজি স্ট্যাটিক এর সমতুল্য) শেষ মুখে প্রয়োগ করা হয়েছে। তারের টান বা টান প্রয়োগের জন্য, ডেডিকেটেড পুল-অফ কনুই বা টার্মিনেশন বাক্স ব্যবহার করুন।
শেষ কাপ ধুলো সুরক্ষার জন্য gaskets প্রয়োজন?
স্ট্যান্ডার্ড সংস্করণে কোন গ্যাসকেট নেই। IP4X সুরক্ষা স্তরের জন্য, ফ্ল্যাঞ্জের সাথে প্রাক-সংযুক্ত নিওপ্রিন গ্যাসকেট (2 মিমি পুরুত্ব) সহ শেষ কাপগুলি অর্ডার করুন। শেষ কাপ এবং ট্রে সাইড রেলের মধ্যে ফাঁক সিল করার জন্য গ্যাসকেট সংকুচিত করে।
বিদ্যমান ট্রে জন্য সঠিক শেষ কাপ আকার সনাক্ত কিভাবে?
ট্রে সাইড রেলের মধ্যে অভ্যন্তরীণ প্রস্থ পরিমাপ করুন (নামমাত্র প্রস্থ নয়)। এছাড়াও পার্শ্ব রেল উচ্চতা পরিমাপ. শেষ কাপ চিহ্নিতকরণ সামঞ্জস্যপূর্ণ ট্রে সিরিজ নির্দেশ করে, যেমন, "C100H80" 100mm প্রস্থ x 80mm উচ্চতার ট্রেতে ফিট করে৷

অর্ডার রেফারেন্স তথ্য

অংশ সংখ্যা গঠন FEC- [মিমিতে প্রস্থ]-[মিমিতে উচ্চতা]-[উপাদানের কোড]
উদাহরণ FEC-300-100-SS304 (300mm প্রস্থ, 100mm উচ্চতা, 304 স্টেইনলেস স্টিল)
স্ট্যান্ডার্ড প্যাকেজিং মাউন্টিং স্ক্রু সহ কার্টন প্রতি 10 টুকরা (M6x12, প্রতি কাপ প্রতি 4)
কাস্টম অপশন হলুদ পাউডার আবরণ (উচ্চ দৃশ্যমানতা), প্রি-ড্রিল করা কেবল এন্ট্রি পোর্ট (ব্যাস 20-50 মিমি), লেজার-খোদাই করা লেবেলিং
ভৌত বৈশিষ্ট্য
টাইপ ফাইবার কেবল ট্রে / অপটিক কেবল ট্রে
উপাদান উপাদান সোজা বিভাগের জন্য শিখা-প্রতিরোধী পিভিসি, আনুষাঙ্গিকগুলির জন্য শিখা-প্রতিরোধী ABS, নমনীয় টিউবের উপাদান হল পিপি। শিখা-প্রতিরোধী উপাদান UL94 FV-0 রেট
সারফেস ফিনিশিং/ট্রিটমেন্ট

/

মাত্রা পরিসীমা

কাস্টমাইজযোগ্য উপলব্ধ

প্রস্থ 120/240/300/360
সাইড রেলের উচ্চতা 100
দৈর্ঘ্য 2000/3000/কাস্টমাইজড
বেধ/তারের ব্যাস
সর্বোচ্চ কাজের লোড
আনুষাঙ্গিক/সম্পর্কিত পণ্য
পণ্য বৈশিষ্ট্য

1. বন্ধ নকশা, ক্ষতি থেকে ফাইবার অপটিক তারের রক্ষা.

2. ফাইবার রেসওয়ে নালী মসৃণ পৃষ্ঠ এবং ভাল চেহারা সহ শিখা-প্রতিরোধী প্লাস্টিক উপাদান থেকে তৈরি করা হয়।

3. বেন্ড ব্যাসার্ধ নিয়ন্ত্রণ অফার করে এবং নিশ্চিত করে যে ফাইবার ব্যাসার্ধ≧40mm চলমান তারের প্রস্থান কিট তারিখ কেন্দ্রের প্রসারিত অনুরোধ সন্তুষ্ট করার জন্য ঐচ্ছিক।

4. ঝুলন্ত, ক্যাবিনেট শীর্ষ সমর্থন বা অন্যান্য তারের ট্রে সঙ্গে সংযোগ মত ইনস্টলেশন উপায় বিভিন্ন ধরনের উপলব্ধ.

রঙ হলুদ (প্যান্টোন 123c)
পরিবেশের দাবি ইনডোর
আবেদন ফাইবার অপটিক ক্যাবল ম্যানেজমেন্ট, পাওয়ার ক্যাবল ম্যানেজমেন্ট সহ বিস্তৃত অ্যাপ্লিকেশনের জন্য উপযুক্ত।
  • আপনি ট্রেডিং কোম্পানি বা প্রস্তুতকারক?

    আমরা প্রস্তুতকারক, আমরা আমাদের-স্ব রপ্তানি করতে পারি।

  • আপনার অর্থপ্রদানের শর্তাবলী কি?

    আমরা দৃষ্টিতে T/T, অপরিবর্তনীয় L/C গ্রহণ করি। নিয়মিত অর্ডারের জন্য, আমরা অগ্রিম 30%, শিপিংয়ের আগে 70% পছন্দ করি।

  • আপনার প্রসবের সময় কতক্ষণ?

    আমরা প্রস্তুতকারক যার স্টকে সাধারণ মাপের স্টক আছে। আমরা আপনার ডিপোজিট পাওয়ার 25 দিন পর ডেলিভারির প্রতিশ্রুতি দিচ্ছি।

  • আপনি বিনামূল্যে নমুনা অফার করেন?

    হ্যাঁ, আমরা এটি করতে পারি, তবে আপনাকে মালবাহী ফি বহন করতে হবে।
