প্রকিউরমেন্ট গাইড: কাস্টম সামুদ্রিক তারের মই মাপ - লোড, স্প্যান এবং ক্ষয়কারী পরিবেশের উপর ভিত্তি করে মাত্রাগুলি কীভাবে নির্বাচন করবেন

সামুদ্রিক এবং অফশোর অ্যাপ্লিকেশনগুলিতে, বৈদ্যুতিক তারের ব্যবস্থাপনা সিস্টেমের নির্ভরযোগ্যতা এবং নিরাপত্তার একটি গুরুত্বপূর্ণ দিক। সঠিক নির্বাচন করা সামুদ্রিক তারের মই মাপ তারের জন্য পর্যাপ্ত সমর্থন, সঠিক বায়ুচলাচল এবং কঠোর পরিবেশে দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করে। এই নির্দেশিকা বিস্তারিত অন্তর্দৃষ্টি এবং কার্যকর পদক্ষেপ সহ লোড, স্প্যান এবং ক্ষয়কারী অবস্থার উপর ভিত্তি করে একটি জাহাজ বা অফশোর প্ল্যাটফর্মে একটি তারের মইয়ের সঠিক আকার কীভাবে নির্বাচন করতে হয় তা অন্বেষণ করে।

জাহাজ অফশোর ড্রিলিং প্ল্যাটফর্মের জন্য সামুদ্রিক তারের মই টাইপ কম উচ্চতার তারের ট্রে

1. ভূমিকা

সামুদ্রিক জাহাজ এবং অফশোর ইনস্টলেশনগুলি অনন্য চ্যালেঞ্জের মুখোমুখি হয়: ভারী তারের বান্ডিল, দীর্ঘ অসমর্থিত স্প্যান, লবণ-বোঝাই বাতাস, কম্পন এবং সীমিত স্থান। সঠিক সিঁড়ির আকার নির্দিষ্ট করা—এবং শুধুমাত্র মান মাপ নয়—পুনরায় কাজ বাঁচাতে, নিরাপত্তা উন্নত করতে এবং খরচ অপ্টিমাইজ করতে পারে৷ এটি বিশেষভাবে সত্য যখন নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তার সাথে সংযুক্ত কাস্টম সমাধান সংগ্রহের সাথে জড়িত।

2. এর মূল মাত্রা এবং পরামিতি বোঝা সামুদ্রিক তারের মই

2.1 প্রস্থ, উচ্চতা এবং রাং ব্যবধান - তারা কি এবং কেন তারা গুরুত্বপূর্ণ

• প্রস্থটি পার্শ্ব রেলগুলির মধ্যে অভ্যন্তরীণ স্পষ্ট মাত্রা বোঝায়; এটিকে অবশ্যই মোট ক্রস-বিভাগীয় এলাকা বা তারের ব্যাসের যোগফল মিটমাট করতে হবে।
• পার্শ্ব রেলের উচ্চতা (রেল গভীরতা) কাঠামোগত অনমনীয়তা এবং লোডের অধীনে বিচ্যুতিকে প্রভাবিত করে।
• রঙের ব্যবধান কীভাবে তারগুলি সিঁড়িতে বিশ্রাম নেয়, কীভাবে সেগুলিকে বেঁধে রাখা হয় এবং বায়ুচলাচলকে প্রভাবিত করে; যেমন, সাধারণ রাং-স্পেসিং মানগুলির মধ্যে অনেকগুলি ইনস্টলেশনে 150 মিমি, 300 মিমি বা 450 মিমি অন্তর্ভুক্ত থাকে।

2.2 সমর্থন স্প্যান এবং লোড ক্ষমতা - কিভাবে স্প্যান শক্তি এবং লোড রেটিং প্রভাবিত করে

• সমর্থন স্প্যান হল সমর্থনগুলির মধ্যে দূরত্ব (বন্ধনী, হ্যাঙ্গার); লম্বা স্প্যান মানে বৃহত্তর নমন মুহূর্ত এবং বর্ধিত বিচ্যুতি এবং চাপ।
• লোড ক্ষমতা (অভিন্ন এবং ঘনীভূত লোড) স্প্যান দ্বারা উল্লেখযোগ্যভাবে প্রভাবিত হয়: স্প্যান বাড়লে একই মই প্রস্থ কম লোড বহন করতে পারে।

2.3 উপাদান এবং জারা পরিবেশ - কিভাবে সামুদ্রিক এক্সপোজার আকার/বস্তুগত সিদ্ধান্তগুলিকে চালিত করে

• সামুদ্রিক বা উপকূলীয় পরিবেশে সিঁড়িটি অবশ্যই লবণ স্প্রে, আর্দ্রতা, কম্পন এবং কখনও কখনও আগুনের এক্সপোজার প্রতিরোধ করে।
• উপাদান পছন্দ—যেমন হট-ডিপ গ্যালভানাইজড স্টিল, স্টেইনলেস স্টিল বা অ্যালুমিনিয়াম—জারা প্রতিরোধ এবং কাঠামোগত বৈশিষ্ট্য উভয়কেই প্রভাবিত করে৷
• পরিবেশ বিবেচনা না করে সম্পূর্ণরূপে লোড এবং স্প্যানের আকারের একটি মই ক্ষয় বা উপাদানের অবক্ষয়ের কারণে অকালে ব্যর্থ হতে পারে।

3. সামুদ্রিক তারের মইয়ের জন্য একটি আকারের চার্ট এবং লোড টেবিল কীভাবে ব্যবহার করবেন

3.1 শিপবোর্ড ব্যবহারের জন্য উদাহরণ প্রস্থ এবং স্প্যান চার্ট ( শিপবোর্ড ইনস্টলেশনের জন্য সামুদ্রিক তারের মই আকারের চার্ট )

নীচে একটি সরলীকৃত উদাহরণ টেবিল। স্বাভাবিকভাবেই, আপনার বিশদ লোড-স্প্যান চার্টের জন্য প্রস্তুতকারকের সাথে পরামর্শ করা উচিত।

দ্রষ্টব্য: এই মানগুলি দৃষ্টান্তমূলক। আপনার প্রকৃত কাস্টম মই পরিবর্তিত হতে পারে. অনেক নির্মাতারা সামুদ্রিক মানদণ্ডে 100 মিমি থেকে 900 মিমি পর্যন্ত প্রস্থ তালিকাভুক্ত করে।

3.2 স্ট্যান্ডার্ড বনাম কাস্টম প্রস্থ এবং রাং স্পেসিংয়ের তুলনা ( কাস্টম সামুদ্রিক তারের মই প্রস্থ এবং রাং ব্যবধান স্পেসিফিকেশন )

স্ট্যান্ডার্ড প্রস্থগুলিকে অফার করা যেতে পারে (যেমন, 150, 300, 450, 600 মিমি) যেখানে কাস্টম প্রস্থগুলি আপনাকে স্থান, ওজন এবং খরচ অপ্টিমাইজ করতে দেয়৷ রাং স্পেসিংও মানক (যেমন, 300 মিমি) হতে পারে বা বিশেষ তারের রাউটিং এর জন্য পরিবর্তিত হতে পারে।

3.3 লোড ক্ষমতা বনাম স্প্যান - প্রকৃত তারের ওজনের উপর ভিত্তি করে নির্বাচন করা ( সামুদ্রিক তারের মই স্প্যান এবং লোড ক্ষমতা কিভাবে চয়ন করবেন )

আপনাকে অবশ্যই তারের মোট ওজন (ভবিষ্যত সম্প্রসারণ সহ) গণনা করতে হবে, তারপর নিশ্চিত করুন যে মইয়ের প্রস্থ, স্প্যান এবং উপাদান সমর্থন যা গ্রহণযোগ্য বিচ্যুতি সহ লোড হবে। উদাহরণস্বরূপ, 3m স্প্যানের একটি মই শুধুমাত্র 250kg/m বহন করতে পারে, যেখানে 1.5m স্প্যানে একই মই 400kg/m বহন করতে পারে।

4. সামুদ্রিক তারের মই জন্য জারা-প্রতিরোধী নকশা বিবেচনা

4.1 সামুদ্রিক অবস্থার অধীনে উপাদান নির্বাচন ( অফশোর ব্যবহারের জন্য জারা প্রতিরোধী সামুদ্রিক তারের মই সাইজিং গাইড )

• হট-ডিপ গ্যালভানাইজড ইস্পাত: ব্যাপকভাবে ব্যবহৃত, খরচ-কার্যকর, সঠিকভাবে রক্ষণাবেক্ষণ করলে ভাল জারা সুরক্ষা।
• স্টেইনলেস স্টীল (যেমন, 316): লবণের স্প্রে, পিটিং এবং ফাটলের ক্ষয়-প্রতিরোধের উচ্চতর প্রতিরোধ- যেখানে রক্ষণাবেক্ষণ করা কঠিন।
• অ্যালুমিনিয়াম খাদ: হালকা ওজন, অনেক সামুদ্রিক বায়ুমণ্ডলে ভাল জারা প্রতিরোধ ক্ষমতা — যেখানে ওজন গুরুত্বপূর্ণ।

4.2 পরিবেশগত কারণগুলি (লবণ স্প্রে, আর্দ্রতা, কম্পন) এবং কীভাবে তারা আকার এবং সমর্থনকে প্রভাবিত করে

• লবণের স্প্রে আবরণের ক্ষয়কে ত্বরান্বিত করে এবং সময়ের সাথে সাথে কার্যকর কাঠামোগত ক্ষমতা হ্রাস করতে পারে।
• একটি জাহাজ বা অফশোর প্ল্যাটফর্মে কম্পন মই বা সমর্থনে ক্লান্তি সৃষ্টি করতে পারে - এইভাবে প্রস্তুতকারকের ক্লান্তি ডেটা বা উচ্চতর নিরাপত্তা ফ্যাক্টরের উপর জোর দেয়।
• টেম্পারেচার সুইং এবং হুল মুভমেন্ট সম্প্রসারণ/সংকোচন ঘটাতে পারে—স্প্যান এবং সাপোর্ট ডিজাইন অবশ্যই চলাচলের জন্য দায়ী এবং ন্যূনতম অতিরিক্ত চাপ নিশ্চিত করতে হবে।

5. কাস্টম সামুদ্রিক তারের সিঁড়ি আকারের জন্য ধাপে ধাপে প্রকিউরমেন্ট চেকলিস্ট

5.1 তারের লোড এবং গ্রুপিং সংজ্ঞায়িত করুন

• সমস্ত তারের তালিকা করুন, প্রতি মিটারে তাদের ওজন (বা অনুমান)।
• প্রত্যাশিত হলে ভবিষ্যতের সম্প্রসারণ অন্তর্ভুক্ত করুন।
• পরিকল্পিত মই দৈর্ঘ্যের উপর মোট লোড (কেজি/মি) যোগ করুন।

5.2 স্প্যান এবং সমর্থন ব্যবধান নির্ধারণ করুন

• জাহাজ/কাঠামো বন্ধনী, হ্যাঙ্গার পয়েন্ট, বাধা পর্যালোচনা করুন।
• ছোট স্প্যান = উচ্চ ক্ষমতা; বাস্তবসম্মত সমর্থন বিরতি সিদ্ধান্ত.

5.3 প্রস্থ, উচ্চতা, রাং ব্যবধান নির্বাচন করুন

• নিশ্চিত করুন যে মইয়ের প্রস্থ সমস্ত তারগুলিকে মিটমাট করে (টেবিল দেখুন in3.1)।
• তারের ব্যাস এবং টাই-ডাউন প্রয়োজন অনুসারে রাং স্পেসিং নির্বাচন করুন।
• তারের গভীরতার জন্য পাশের রেলের উচ্চতা যথেষ্ট পরীক্ষা করুন।

5.4 উপাদান/ফিনিশ এবং জারা সুরক্ষা চয়ন করুন

• জারা পরিবেশের উপর ভিত্তি করে উপাদান নির্বাচন করুন (বিভাগ 4.1 দেখুন)।
• নিশ্চিত করুন ফিনিস/লেপ জাহাজের শ্রেণীবিভাগ বা অফশোর স্ট্যান্ডার্ড পূরণ করে।

5.5 প্রস্তুতকারকের লোড/ডিফ্লেকশন ডেটা যাচাই করুন এবং সম্মতি নিশ্চিত করুন

• বিশদ লোড টেবিলের জন্য অনুরোধ করুন: স্প্যান বনাম লোড বনাম ডিফ্লেকশন।
• নিশ্চিত করুন যে বিচ্যুতি সীমা গ্রহণযোগ্য (উদাহরণস্বরূপ মই সিস্টেমের জন্য ≤L/100)।
• প্রয়োজনে প্রাসঙ্গিক মান (যেমন, EN61537) এবং তৃতীয় পক্ষের শংসাপত্র পরীক্ষা করুন।

6. কেন কাস্টম মেরিন ক্যাবল ল্যাডার সলিউশনের জন্য আমাদের কোম্পানি বেছে নিন

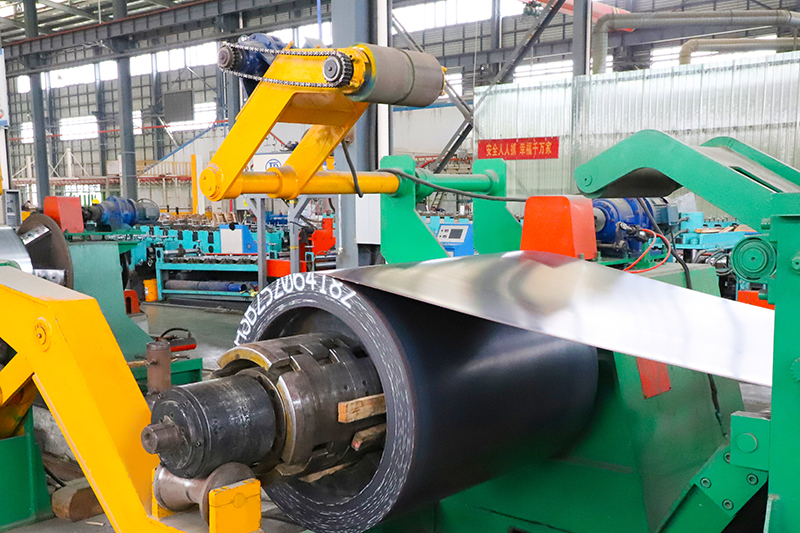

জিয়াংসু ইউমিং গ্রুপ কো., লিমিটেড 2015 সালে প্রতিষ্ঠিত এবং তাইডং ইন্ডাস্ট্রিয়াল পার্ক, শিউয়ান টাউন, ডংতাই সিটিতে অবস্থিত। এটি একটি উচ্চ প্রযুক্তির এন্টারপ্রাইজ যা গবেষণা ও উন্নয়ন এবং তারের ট্রে উৎপাদনে বিশেষজ্ঞ। 50 মিলিয়ন আরএমবি নিবন্ধিত মূলধন সহ, 60 একর জুড়ে এবং 26,000 m² এর একটি উত্পাদন কর্মশালা, এর বার্ষিক উত্পাদন ক্ষমতা 30,000 টন ছাড়িয়ে গেছে। কোম্পানি সম্পূর্ণরূপে স্বয়ংক্রিয় উত্পাদন লাইন দিয়ে সজ্জিত - অনুদৈর্ঘ্য এবং ট্রান্সভার্স শিয়ারিং, স্বয়ংক্রিয় গঠন, ওয়েল্ডিং, রিভেটিং, লেজার কাটিং এবং CNC টারেট পাঞ্চিং, এবং স্বয়ংক্রিয় স্প্রে করা সহ। পণ্যের পরিসরে স্টেইনলেস স্টিল, অ্যালুমিনিয়াম অ্যালয়, হট-ডিপ গ্যালভানাইজড এবং পাউডার-কোটেড/ফায়ার-প্রুফ সিরিজ, ট্রফ, মই, ছিদ্রযুক্ত এবং জালের ধরন রয়েছে। পণ্যগুলি অবকাঠামো, পরিবহন, যোগাযোগ, শক্তি (বায়ু, ফটোভোলটাইক এবং তাপ শক্তি সহ), যন্ত্রপাতি, ধাতুবিদ্যা, শিপিং, রাসায়নিক, ফার্মাসিউটিক্যাল, খাদ্য এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। নিজস্ব পরীক্ষা কেন্দ্র এবং কাঁচামাল থেকে ডেলিভারি পর্যন্ত সম্পূর্ণ মানের পরিদর্শন সহ, কোম্পানি নিশ্চিত করে যে পণ্যের গুণমান উচ্চ শিল্প পর্যায়ে পৌঁছেছে। এটিতে 150 টিরও বেশি দক্ষ কর্মচারী (50 টিরও বেশি প্রযুক্তিগত মেরুদণ্ড সদস্য সহ), একটি ডেডিকেটেড ডিজাইন এবং R&D টিম, উন্নত এন্টারপ্রাইজ ম্যানেজমেন্ট এবং দক্ষ বিক্রয় দল রয়েছে। কোম্পানিটি ISO9001:2015, ISO14001:2015 এবং ISO45001:2018 সার্টিফিকেশনের পাশাপাশি EUCE সার্টিফিকেশন, একাধিক স্বাধীন মেধা সম্পত্তি অধিকার এবং পেটেন্ট ধারণ করে এবং শিল্পে প্রযুক্তিগত উদ্ভাবনে একটি শীর্ষস্থানীয় অবস্থান দখল করে।

কাস্টম দড়ি-মুক্ত সাইজিং, উপযোগী লোড/বিচ্যুতি টেবিল এবং কঠোর সামুদ্রিক পরিবেশের জন্য সম্পূর্ণ উপাদান/সমাপ্তির বিকল্প খুঁজছেন এমন ক্লায়েন্টদের জন্য, আমরা স্পেসিফিকেশন, উৎপাদন থেকে ডেলিভারি পর্যন্ত ওয়ান-স্টপ পরিষেবা অফার করি এবং সম্পূর্ণ প্রযুক্তিগত ডকুমেন্টেশন সরবরাহ করি।

7. উপসংহার

সঠিক নির্বাচন করা সামুদ্রিক তারের মই মাপ একটি নামমাত্র প্রস্থ নির্বাচনের চেয়ে বেশি জড়িত। আপনাকে অবশ্যই প্রকৃত তারের লোড, সমর্থন স্প্যান, রাং স্পেসিং, উপাদান এবং পরিবেশগত অবস্থার মূল্যায়ন করতে হবে। একটি কাঠামোগত পদ্ধতি অনুসরণ করে এবং প্রস্তুতকারকের ডেটা যাচাই করে, আপনি একটি মই সমাধান নির্দিষ্ট করতে পারেন যা দীর্ঘমেয়াদী কর্মক্ষমতা, নিরাপত্তা এবং মান নিশ্চিত করে৷ সঠিক অংশীদারের সাথে আপনি কাস্টমাইজড সাইজিং, উপযোগী ফিনিশ এবং সামুদ্রিক মানগুলির সাথে সম্পূর্ণ সম্মতি অর্জন করতে পারেন।

8. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

• প্রশ্ন 1: একটি সামুদ্রিক তারের মই জন্য আদর্শ প্রস্থ কি?
  A1: স্ট্যান্ডার্ড প্রস্থে প্রায়শই 150mm, 300mm, 450mm এবং 600mm অন্তর্ভুক্ত থাকে, কিন্তু 900mm বা তার বেশি পর্যন্ত কাস্টম প্রস্থ উপলব্ধ হতে পারে।
• প্রশ্ন ২: আমি কিভাবে একটি জাহাজে একটি তারের মই জন্য সঠিক সমর্থন স্প্যান নির্ধারণ করতে পারি?
  A2: আপনার জাহাজের ডিজাইনে হ্যাঙ্গার/বন্ধনী ব্যবধান পর্যালোচনা করা উচিত, তারপর প্রস্তুতকারকের স্প্যান-বনাম-লোড চার্ট দেখুন এবং এমন একটি স্প্যান বেছে নিন যা নিশ্চিত করে যে আপনার মোট তারের ওজন সেই স্প্যানে অনুমোদিত লোডের বেশি হবে না।
• প্রশ্ন ৩: ক্ষয় কি তারের মইয়ের আকারকে প্রভাবিত করে?
  A3: হ্যাঁ। সামুদ্রিক পরিবেশে ক্ষয় স্ট্রাকচারাল অখণ্ডতা কমাতে পারে, যার মানে সাইজিং, উপকরণ এবং ফিনিস নির্দিষ্ট করার সময় আপনার মোটা সাইড রেল, ছোট স্প্যান বা উচ্চতর নিরাপত্তার কারণের প্রয়োজন হতে পারে। বিভাগ 4 এটি কভার করে।
• প্রশ্ন ৪: আমি কি একই ইনস্টলেশনে স্ট্যান্ডার্ড মই প্রস্থ এবং কাস্টম প্রস্থ মিশ্রিত করতে পারি?
  A4: এটা সম্ভব, কিন্তু প্রস্থ মিশ্রিত করা সমর্থন ব্যবধান এবং লোড গণনাকে জটিল করে তুলতে পারে। সংগ্রহ এবং ইনস্টলেশনের দৃষ্টিকোণ থেকে, যেখানে সম্ভব সেখানে আকার মানক করা ভাল, বা সামঞ্জস্যের বিষয়ে আপনার সরবরাহকারীর সাথে পরামর্শ করুন।
• প্রশ্ন 5: আমার মই সরবরাহকারীর কাছ থেকে আমার কোন ডকুমেন্টেশনের অনুরোধ করা উচিত?
  A5: প্রস্তাবিত স্প্যান এবং প্রস্থ, উপাদানের শংসাপত্র, জারা সুরক্ষা স্পেসিফিকেশন, প্রাসঙ্গিক মানগুলির সাথে সম্মতি (যেমন, EN61537) এবং গুণমান নিয়ন্ত্রণ এবং সন্ধানযোগ্যতার প্রমাণের জন্য আপনাকে সরবরাহকারীর লোড/বিক্ষেপণ টেবিলের অনুরোধ করা উচিত।
